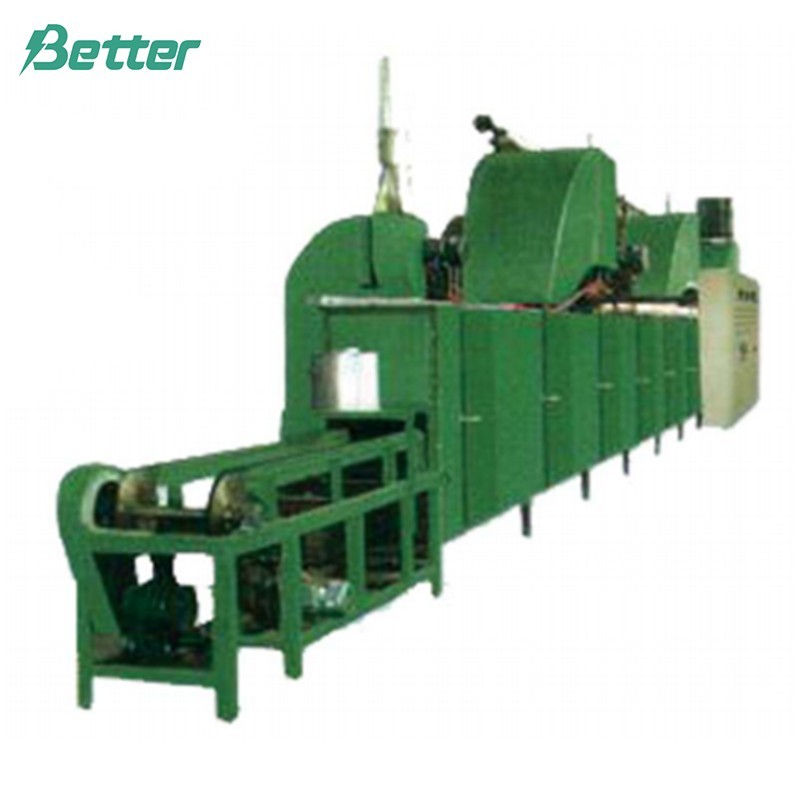

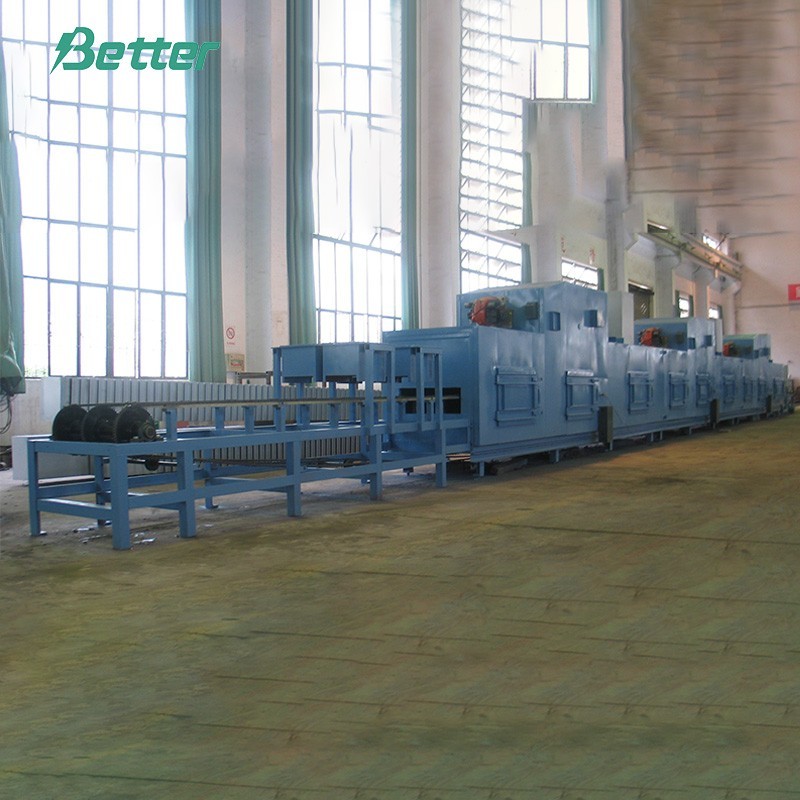

Negatif Plaka Kurutma Makinesi
Plaka boyama fırını, plaka oluşturma ve plaka yıkama işleminden sonra negatif veya pozitif plakaların kurutulması için kullanılır.
- BETTER
- ÇİN
- bilgi
1. giriiş
Tünel plaka boyama fırını, plaka oluşturma ve plaka yıkama işleminden sonra negatif veya pozitif plakaların kurutulması için kullanılır. İhtiyaca göre, tüketen kaynaklar gaz yakma veya elektrikli ısıtma olabilir.
Plakaların iletim tipi tank zinciri ve ip makaralı zincir olabilir, yeni ip makaralı zincir iletimi önerilir.
Plaka toplayıcı çeşitleri dikey toplayıcı (1.2 mm'den kalın plakalar için uygundur) ve yatay toplayıcıdır (1.2 mm'den ince plakalar için uygundur).
2. Ana teknik parametreler
2.1 Ana şanzıman
Ana sürücü: güç 2.2KW; sikloid redüktör frekans kontrolünü benimser;
Zincir hızı: 0.5~1.4m/dak
2.2 Sıcak hava sirkülasyon fanı (3 adet)
Güç 7.5KW × 3; hava hacmi Q = 1.3m3/sa; tüm basınç: 1000Pa.
2.3 Atık egzoz fanı: (3 adet)
Güç: 1.1Kw × 3
Rüzgar miktarı: 3710M3/h
Tam rüzgar basıncı: 333Pa
2.4 Kurutma fırını sıcaklığı: aralık: 80~150℃ (Her bölümdeki sıcaklık ayrı ayrı ayarlanabilir)
2.5 Boyut
Dış boyutlar: 22500 (U)* 1520(G)* 2385(Y), Uzunluk şunları içerir: ön çerçeve: 2000 mm, kurutma kutusu: 18000 mm, arka çerçeve: 2500 mm
2,6 Toplam ağırlık: 5,7 Ton
2.7 Elektrik gücü: 180Kw (3 grup, birinci kısım 84Kw, ikinci kısım 60Kw, üçüncü kısım 36Kw)
2.8 Hava davranışı
Biz sadece hava emiş üfleyici sağlıyoruz, kullanıcının boru hattını hazırlaması gerekiyor; lütfen hava çıkışını dışarıya takın.
3. Diğer öğeler
3.1 Kurulum.
Elektrik kabini, kurutma kutusunun orta kısmına, kurutma kutusundan 1m uzağa kurulur ve elektrik kabini ile bağlantı kutusu arasındaki teller sağlanır. Kullanıcının elektrik kabinini başka bir yere kurması gerekiyorsa, yanlış anlaşılmayı önlemek için kullanıcının satıcıyı bilgilendirmesi gerekir.
