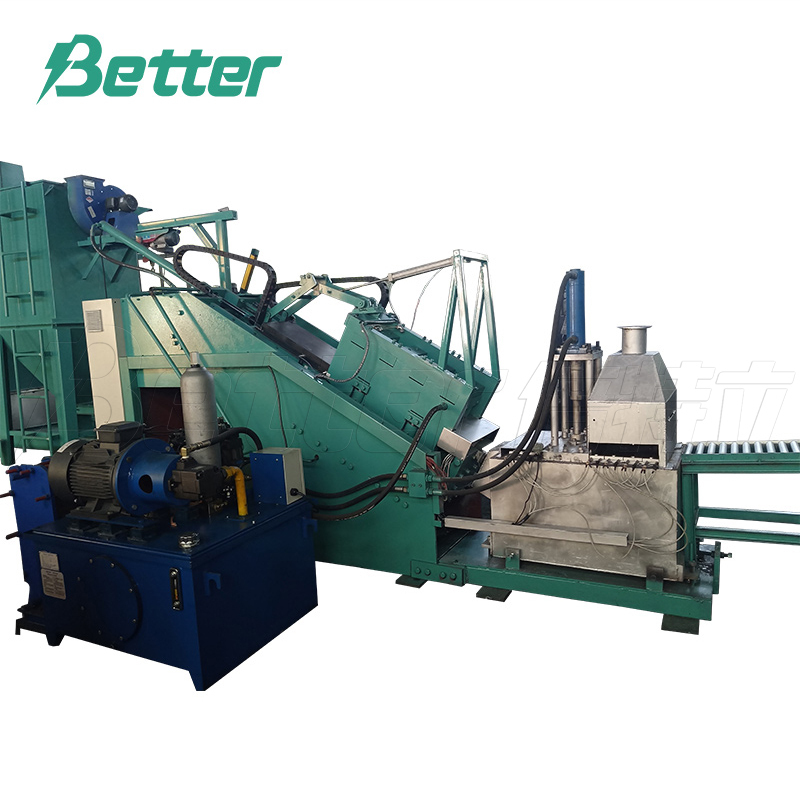

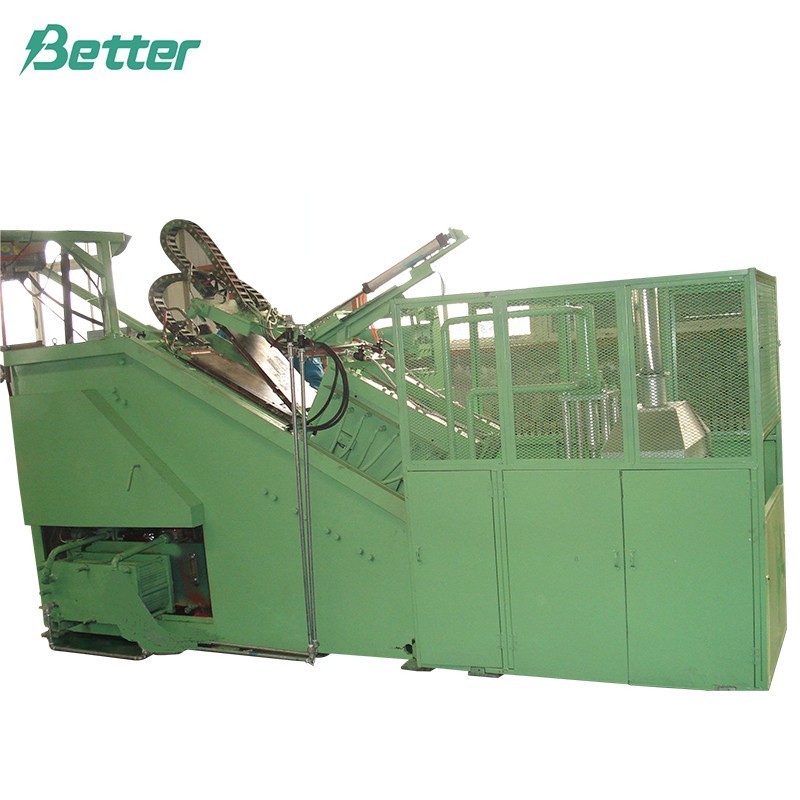

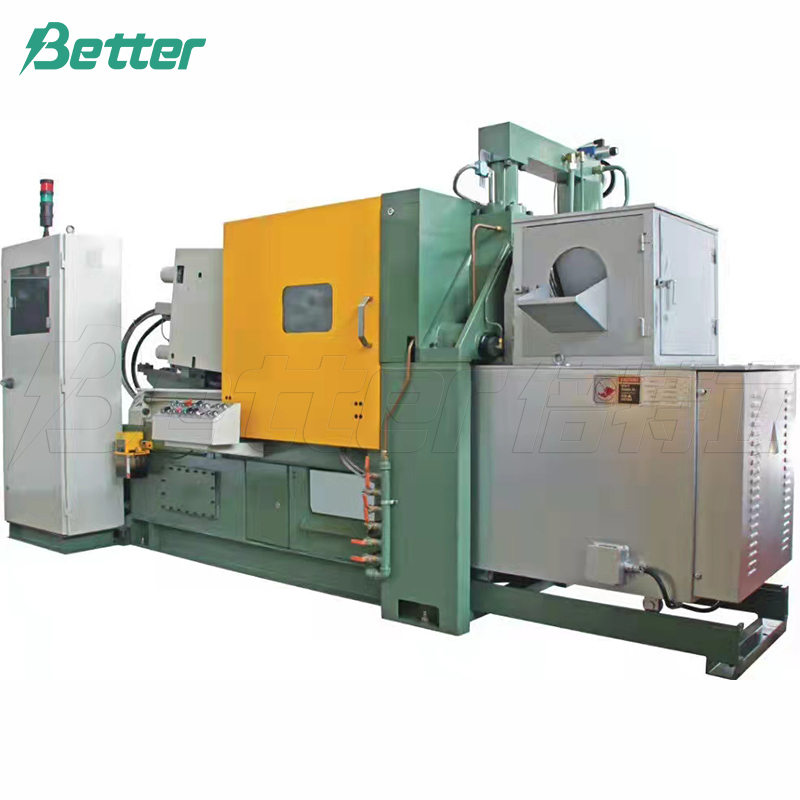

Borulu Akü Plakası PDC Makinesi

Mdeğil Tteknik Parametreler:

1. Üretim kapasitesi:

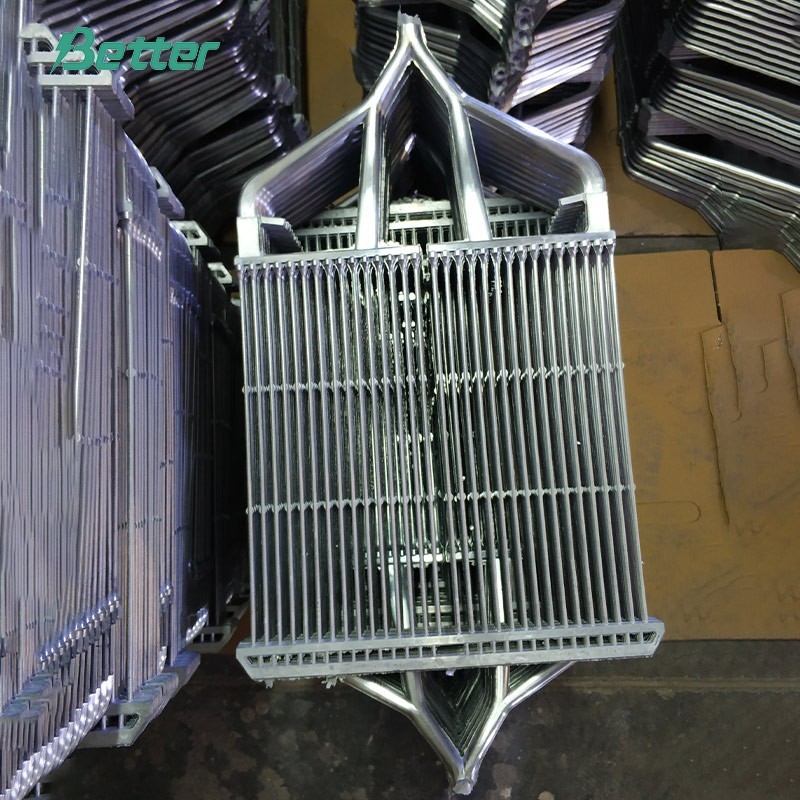

2V15 dikenli, büyük panel, ≥2 adet/dak;

2V19 dikenler, büyük panel, ≥2 adet/dak;

Elektrikli araç aküsü, çift panel, ≥2 çift panel/dak

2. Büyük panelin maksimum uzunluğu 420 mm'dir; Elektrikli araç tipinin maksimum uzunluğu 320 mm'dir.

3. Omurga çapı, omurga uzunluğuna göre belirlenecektir. Omurga kısaysa çap daha küçük olabilir; genel olarak 430 mm uzunluğundaki omurganın çapı ≥3 mm olacaktır; Elektrikli araç aküsü için omurga ≥2 mm'dir.

4. Basınçlı döküm alaşım aralığı geniştir, kurşun antimon alaşımı kullanılabilir, ayrıca kurşun kalsiyum alaşımı da kullanılabilir, genellikle düşük antimon alaşımının oluşturulması daha kolaydır.

5. PDC hidrolik sistemi benimser. Elektrik kontrolü yarı otomatik/manuel kontrolü benimser ve ekipman, operatörlerin güvenliğini sağlamak için güvenilir güvenlik koruma anahtarıyla donatılmıştır.

6. Elektrik sistemi PLC kontrol sistemini benimser ve ekipman insan makine arayüzü ile çalıştırılır.

7. Kurşun kap ve kalıbın ısıtılması için otomatik kontrol benimsenmiştir. Kalıp ve hidrolik sistem soğutma sistemi ile donatılmıştır.

8. Kalıp özel kalıp çeliğinden yapılmıştır.

9. PDC kurşun kabı toz toplama kapağıyla donatılmıştır; kullanıcının bunu havalandırma borusuna bağlaması yeterlidir.

10. PDC, ızgaranın farklı boyutları için kesme makinesiyle donatılmıştır. Aynı serinin yalnızca kesme aletini ayarlaması gerekir ve daha sonra farklı ızgaraları kesebilir, farklı serilerin kesici aleti değiştirmesi gerekir.

11. Ekipmanın toplam gücü 45kw'dır.

12. Ekipman boyutu: 4100x1000x1500mm.

13. PDC makinesi 1 adet kalıp, 1 adet kesme makinesi, 1 adet kalıp kaldırıcı ile donatılmıştır.

Gereksinimler: kullanıcı ekipmana 380V güç kaynağı, pnömatik boru hattı, soğutma suyu boru hattı ve toz giderme boru hattını hazırlayacaktır. Üretim maliyetinden tasarruf etmek için soğutma suyu kendi kendine sağlanan tankla soğutulabilir.

Ayrıca üretim esnasında kalıp sökücüye ihtiyaç duyulmakta olup, bir hafta boyunca kullanılan kalıp sökücü ajan makine ile birlikte gönderilmektedir.

Anahat çizimi: Kurulum için yatay beton çimento zemin gereklidir. Cihazın ana hatları şu şekilde:
