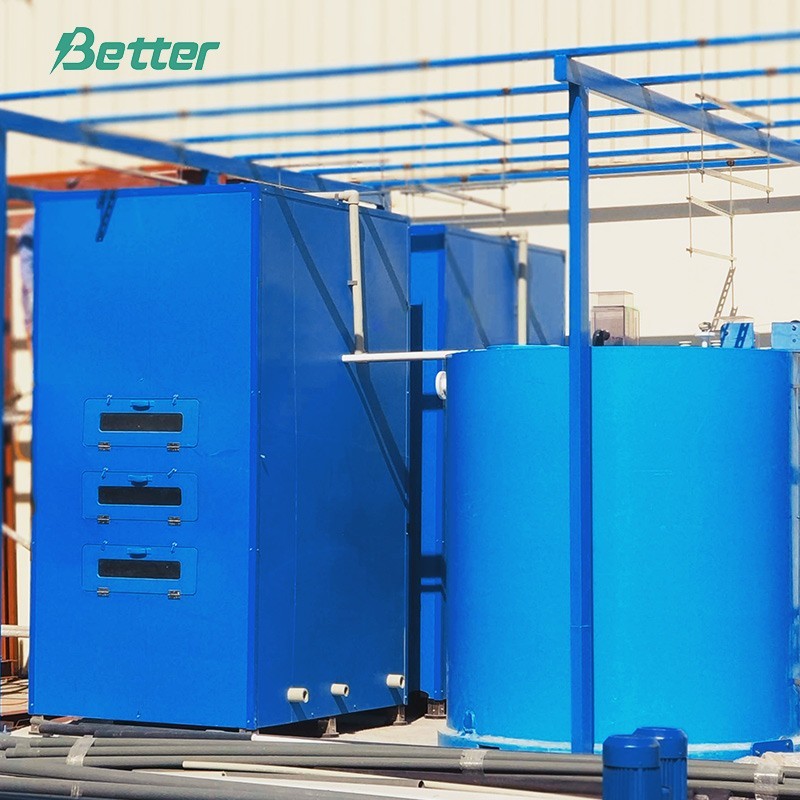

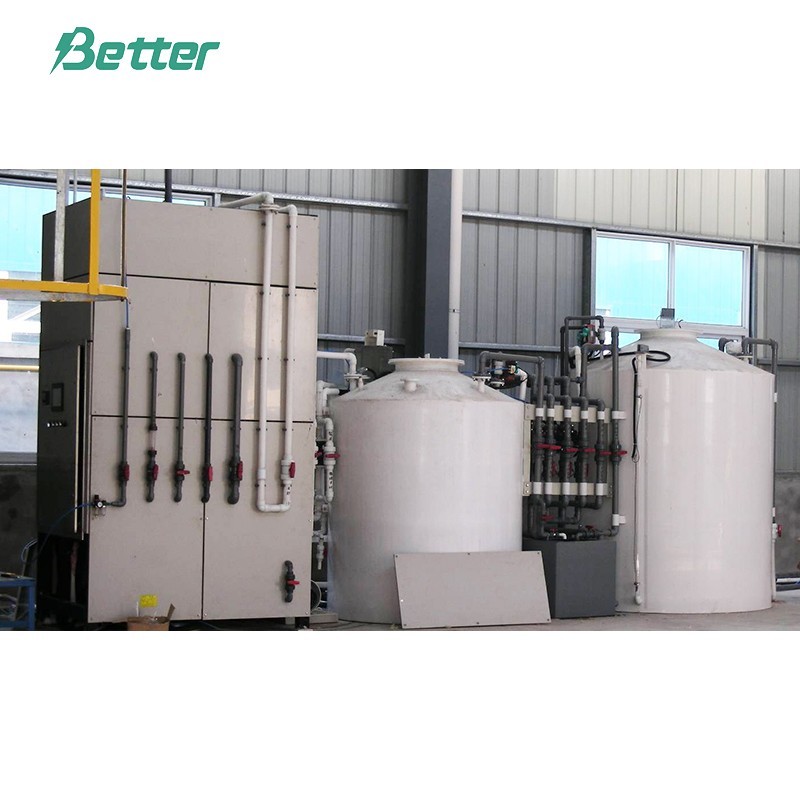

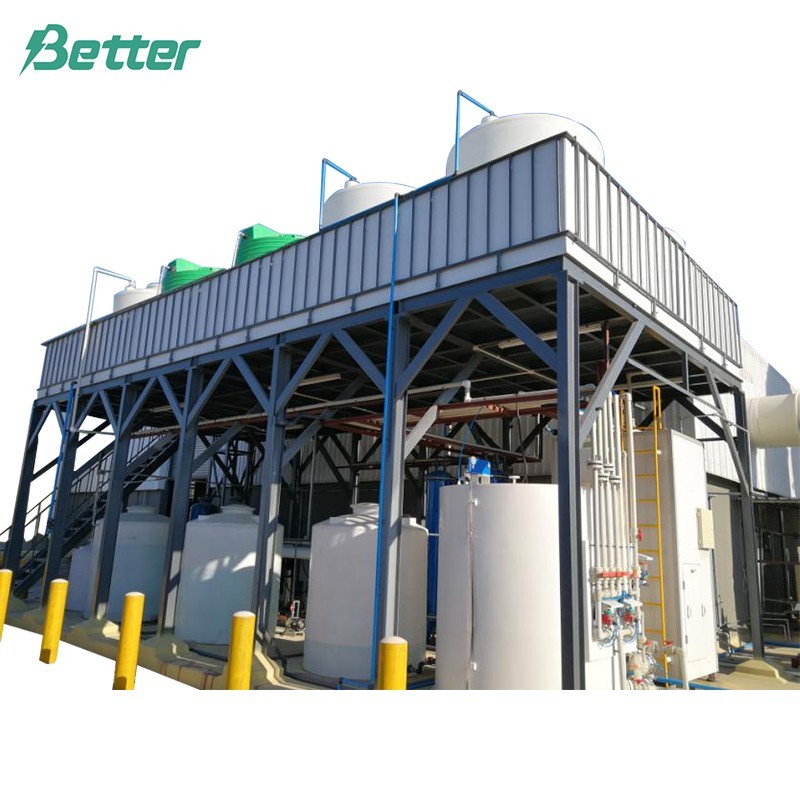

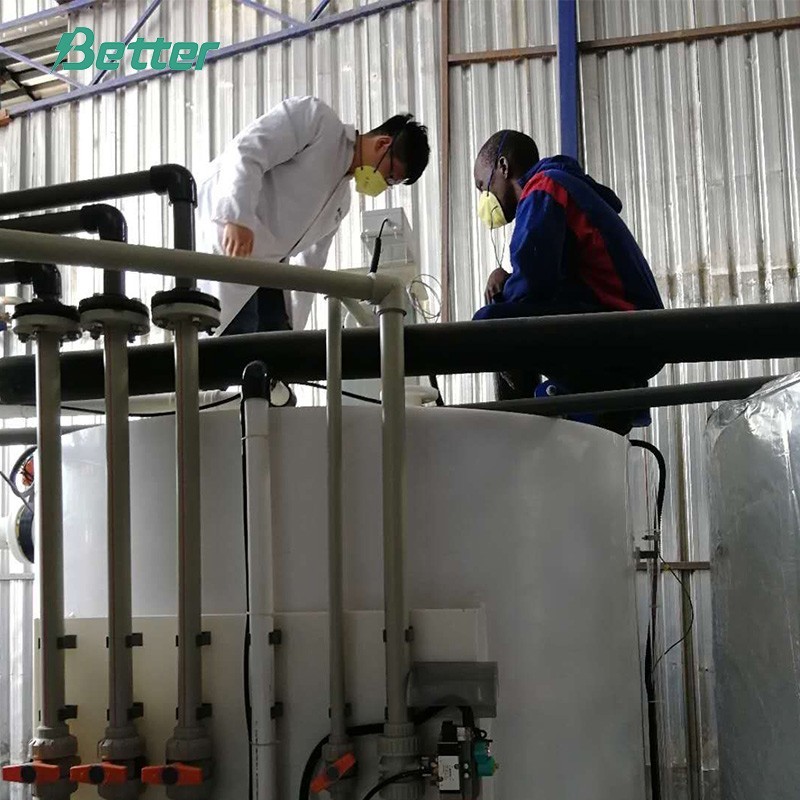

Asit Seyreltme Sistemi

Tanım

Teklif, esas olarak seyreltik asit çözeltisinin hazırlanması ve soğutulması için kullanılan asit seyreltme sistemine yöneliktir.

Asit seyreltme sistemi tasarlanmış kapasiteye sahiptir: 1m elektrolit hazırlama³ / saat.

Asit seyreltme ekipmanı, seyreltilmiş asidi belirlenen sülfürik asit depolama tankına taşıyabilir; ekipman ayrıca asit yoğunluğu ve asit sıcaklığı göstergesiyle birlikte gelir.

Otomatik çevrimiçi yoğunluk kontrol işlemine sahip, otomatik çevrimiçi asit seyreltme sistemidir.

İşlem

1. Konsantre asit (Kullanıcı tarafından hazırlanmıştır)

1.1 Konsantre asit boşaltma

Asit taşıma arabasını konsantre asit depolama tankının yakınına park edin, belirtilen konsantre asit depolama ayarını dokunmatik ekranda ayarladıktan sonra “çalıştır” tuşuna basın. İlgili vana otomatik olarak açılacaktır. Aynı zamanda depolama tankı solunum valfi de otomatik olarak açılacaktır. Konsantre asit depolama tankına pompalanacaktır. Tankın üzerindeki elektronik terazi, asitin ağırlığını her zaman gösterecektir. Asidin ağırlığı önceden belirlenmiş ağırlık sınırına ulaştığında, yanıp sönen ışıklı bir alarm çalacaktır.

Bu sırada konsantre asit depolama tankının elektronik tartısı her zaman konsantre asidin ağırlığını gösterir ve ağırlığı önceden belirlenen ağırlık limitine ulaşırsa aynı anda sesli ve ışıklı alarm gönderir. Tankın konsantre asit elektrik valfini kapatın ve tanka asit beslemeyi durdurun; Konsantre asit depolama tankı, elektronik sıvı seviye göstergesi ve üst ve alt limit sıvı seviye gösterge cihazı ile donatılmıştır. Konsantre asit sıvı seviyesi üst limit pozisyonuna ulaştığında sesli ve ışıklı alarm vererek konsantre asit elektrik vanasını kapatarak tanka asit beslemesini durdurur. Asidin dökülmemesini sağlamak için çift koruma. Konsantre asit borularının tamamı çift katmanlı boru olup kaçak tespit ve alarm sistemi ile donatılmıştır.

Ağırlıklandırmanın doğruluğu göz önüne alındığında, konsantre asit tankının tüm giriş boruları ve çıkış boruları yumuşak bağlantıyı benimser.

1.2 Konsantre asit taşınması

Otomatik asit seyreltme prensibi, kütle (bundan sonra ağırlık olarak anılacaktır) yüzde konsantrasyonuna göre karıştırmadır: ilk olarak hazırlanacak hedef seyreltik asit yoğunluğu, tablo araması aracılığıyla ağırlıkça yüzde konsantrasyonuna dönüştürülür, ağırlık yüzdesi girilir ve İstenilen seyreltik asidin dokunmatik ekranda toplam ağırlığı (toplam hacim ≤ 5m olmalıdır)³), PLC, saf suyun hacmini ve bu tür bir çözelti için gereken konsantre asitin hacmini otomatik olarak hesaplayacaktır. Daha sonra konsantre asit depolama tankından gelen asit, otomatik olarak konsantre asit tampon tankına iletilecektir. karıştırma ve soğutma cihazı. Her ünitenin ayrı bir konsantre asit tampon tankı vardır.

İçerisine eklenen konsantre asit ile ilgili olarak otomatik çevrimiçi asit seyreltme sistemi, ilgili pnömatik valf tarafından kontrol edilir. Daha sonra pnömatik valflere daha kolay bakım erişimi sağlamak için her bir pnömatik valf, bir manuel valf ile seri halindedir. Tüm konsantre asit boruları çift korumalı olup, kaçak tespit alarm sistemi ile donatılmıştır.
Konsantre asit seviyesi ayarlanan değere ulaştığında PLC sinyal gönderir, konsantre asit pnömatik valfi otomatik olarak kapanır, konsantre asit pompası da otomatik olarak kapanır.

2. DM su

Asit seyreltme sistemi DM su besleme sistemiyle birlikte gelir. 5m ile³ su deposu (elektronik seviye göstergesi dahil), bir saf su pnömatik valfi ve boru hatlarını ve valfleri bağlamak için bir set DM sudan otomatik çevrimiçi asit seyreltme sistemine. DM su seviyesi ayarlanan değere ulaştığında PLC sinyal gönderir, DM su pnömatik valfi otomatik olarak kapanır, DM pompası da otomatik olarak kapanır.

3. Asit Karıştırma

3.1 Asit karıştırma prensibi:

Asit seyreltmesini başlatın "Koşmak"düğmesi, soğutma suyu pnömatik valfi, soğutma suyu pompası (soğutma kulesi fanı dahil), konsantre asit ve saf suyun katkı miktarını hesaplamak için PLC'ye göre, elektromanyetik akış ölçer ve pnömatik kontrol valfi akış hızını, akışını kontrol edecektir. Karıştırma ve ısı değişimi için yerçekimi ile grafit yoğunlaştırıcı, soğutulmuş seyreltik asit, yoğunluk ince ayar cihazına akacaktır. Konsantre asit ve saf su ilave miktarına ulaştığında, başlangıç ​​oranını ve soğutma döngüsünü durdurun ve hedef yoğunluğa ince ayar yapmak için bunları yoğunluk ince ayar cihazına pompalayın.

Yoğunluk ince ayar cihazı iki sıcaklık izleme noktasıyla donatılmıştır: sıcaklık çok yüksek olduğunda (≥ 80 ° C), konsantre asit tampon tankını ve grafit seyreltme kondenserini birbirine bağlayan konsantre asit pnömatik valfi, asit eklemeyi durdurmak için otomatik olarak kapanacaktır. ; Sıcaklık ayarlanan sıcaklığın (≤ 60°C) altına düştüğünde pnömatik valf asit eklemeye devam etmek için otomatik olarak açılır. Diğer ölçüm noktası yoğunluk ince ayar cihazında sirkülasyon asidinin girişine yakın bir yere ayarlanır. İki sıcaklık arasındaki fark, soğutma ısı alışverişinin verimliliğini yansıtır. Her iki izleme noktasının sıcaklığı da 40C°'nin altına düştüğünde karıştırma tamamlanır. Sirkülasyon pompası, soğutma suyu pnömatik valfi otomatik olarak kapanır. Soğutma suyu pompası ve soğutma kulesi de çalışmayı durduracaktır.

3.2 Her set asit seyreltme sistemi, bir set çevrimiçi asit karıştırma cihazı, bir set yoğunluk ince ayar cihazı içerir; iki set sıcaklık kontrol cihazı; bir takım sistem boruları ve vanalar.

3.3 Çeşitli proseslerin çalışma durumu, her parametre ayarı, görüntülenmesi ve kontrolü, tamamı dokunmatik ekran ile yapılır.

4. Asit çıkış bölümü

4.1 Asit karıştırma cihazından gelen her hedef asit yalnızca belirtilen seyreltik asit tankına verilebilir.

4.2 Her bir seyreltik asit tankı grubu, bir takım elektronik seviye göstergesi, bir takım görsel sıvı seviyesi, taşma asit borusu ve taşma tankı (taşma sesli ve ışıklı alarm cihazı ile) ile donatılmıştır.

5. Kontrol bölümü

5.1 Kontrol bölümü PLC + dokunmatik ekran kombinasyonunu kullanır. Dokunmatik ekran aracılığıyla ekipmanın çalışma parametrelerini ayarlayabiliriz. Hedef seyreltik asidin ağırlık yüzdesi konsantrasyonu ve seyreltik asit toplam ağırlığı gibi parametreler dokunmatik ekrana girilebilir. Asit karıştırma ekipmanının seçimi ile sistem, belirlenen parametrelere uygun olarak hedef asidi hazırlayacaktır. İşlem tamamen otomatiktir.

Hedef asit hazırlamanın sonunda seyreltilmiş asit, belirlenen seyreltik asit tankına iletilebilir.

5.2 Çeşitli ekipman çalışma durumlarının gerçek zamanlı gösterimi (düşük seviye ve yüksek seviye ekranı, asit tankı sıcaklığı, asit karıştırma tankı içindeki sıvı seviyesi, tüm pompa ve vanaların başlama veya durma durumları gibi).

5.3 Sistemdeki her prosesin kilitleme kontrolü vardır. Herhangi bir elektronik seviye göstergesi üst limit pozisyonuna ulaştığında sesli ve ışıklı alarm verilecek ve aynı zamanda ilgili tüm elektrikli vanalar kapanacak ve ilgili tüm ekipmanlar duracaktır.
